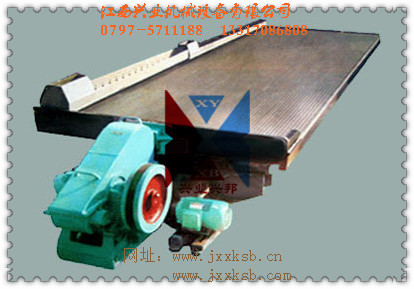

產品名稱：云錫搖床
產 品 概 況：
云錫搖床的全套生產圖紙資料是嚴格按照云南錫業公司的標準圖紙所生產，該種搖床主要適用于各種有色金屬礦使用。特別是對多有色金屬礦尤其能發揮它的奇效功能。它能選別2毫米以下的各種有色金屬的重選與精選。經過多年的礦山生產實踐證明：云錫搖床具有性能穩定，選礦效率高、平穩、噪音小和使用維修方便等特點。

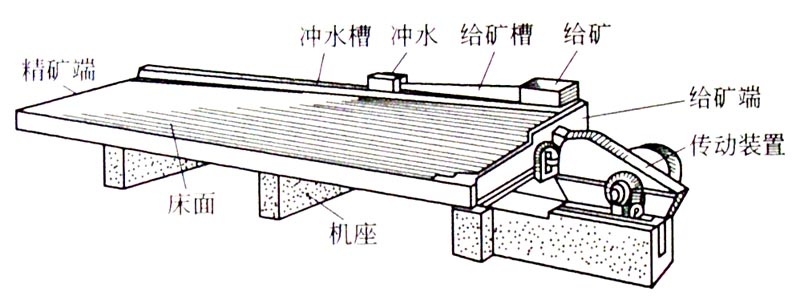

產 品 結 構 及 材 質：
云錫搖床主要由床面、床頭、溜動設備三大部分組成。床面由床架部分和給礦槽等部分組成。床面分有粗砂床面和刻槽床面。根據選礦粒度和濃度的不同選擇適當?shù)拇裁?附表)。床面支撐在溜動設備上，由床頭的床面掛鉤連接床面，在床頭的推動下使床面往復運動進行選礦。 床頭系采用偏心軸帶動偏心滾輪來推動搖桿支臂，例搖桿支臂叉推動聯接丁頭螺桿，因而使螺桿往復運動。床頭潤滑軸承系采用ZQSN5-5-5材料作為滑動軸承，具有噪音小轉動靈活等特點。 溜動設備部分主要是用來調節選礦設備所需要坡度，利用手輪調節斜度托板，使床面產生坡度。

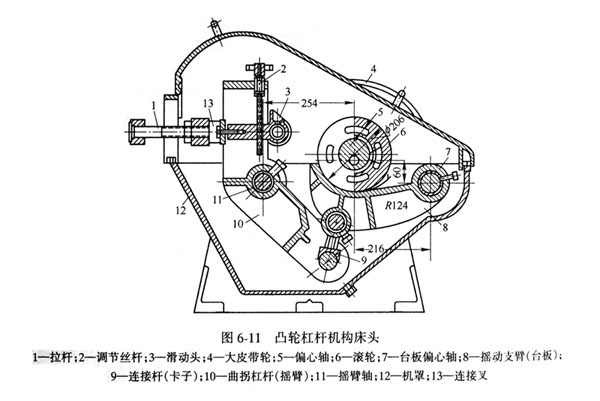

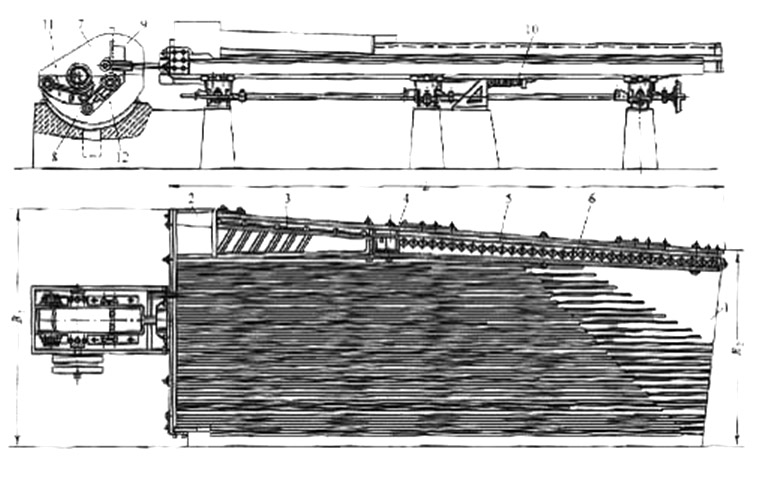

云錫搖床結構圖
1-床面； 2-給礦斗； 3-給礦槽； 4-給水斗； 5-給水槽； 6-菱形活瓣；7-滾輪； 8-機座； 9-機罩； 10-彈簧； 11-搖動支臂； 12-曲拐杠桿
產 品 應 用 范 圍：
它能選別2毫米以下的各種有色金屬的重選與精選。經過多年的礦山生產實踐證明：云錫搖床具有性能穩定，選礦效率高、平穩、噪音小和使用維修方便等特點。
產 品 規 格 及 技 術 參 數：
名稱 | 規格 | 技術性能 | ||||
床面尺寸 | 4436×1825×1536m/m | 搖床 | 沖程 (m/m) | 沖次 (次/分) | 總耗水量 (Mз/臺日) | 處理量 (T/臺日) |
外形尺寸 | 5454×1825×1242m/m | |||||
可調沖程 | 8-22m/m | 粗砂床 | 16-22 | 240-290 | 190 | 30 |
配用電機 | JO2-31-61.5千瓦 | 絨砂床 | 10-16 | 300-320 | 80 | 8 |
總機重 | 1012公斤 | 刻槽床 | 10-16 | 330-340 | 50 | 8 |
根據給礦位置的不同，搖床可分為右搖床及左搖床兩種形式。右式搖床的給礦位置對于搖動機構來說在右邊，左式搖床則給礦位置在左邊。
選別技術條件
搖床 類別 | 選別技術條件 | ||||
給礦粒度 (m/m) | 給礦濃度 (%) | 給礦體積 (Mз /臺日) | 洗滌水量 (Mз/臺日) | 最小安裝 坡度 | |
粗砂床 | 2-0.2 | 20-25 | 130± | 60 | 2°30″ |
細砂床 | 0.5-0.037 | 15-20 | 50± | 30 | 1°50″ |
刻槽床 | 0.074-0.019 | 15-20 | 30± | 20 | 0°45″ |
電動機三角皮帶輪及皮帶選用
搖床 類別 | 三角皮帶輪尺寸(m/m) | 三角皮帶 型號 | |||
D(外徑) | D1(節徑) | D(內徑) | H(寬) | ||
粗砂床 | φ117 | φ110 | φ28+0.023 | 53 | A1800 |
細砂床 | φ137 | φ130 | φ28+0.023 | 53 | A1800 |
刻槽床 | φ147 | φ140 | φ28+0.023 | 53 | A1800 |
滑動軸承的規格、數量
名 稱 | 材料名稱 | 規 格 | 數 量 |
偏心軸襯套 | ZQSn5-5-5 | φ60×84 | 1 |
搖桿支臂襯套 | ZQSn5-5-5 | φ65×158 | 1 |
軸承 | ZQSn5-5-5 | φ70×160 | 2 |
定位軸承套 | ZQSn5-5-5 | φ60×120 | 2 |
連接桿 | ZQSn5-5-5 | ? | 1 |
溜動設備配件目錄
配件名稱 | 單位 | 數量 |
后調節座 | 套 | 1 |
前調節座 | 套 | 1 |
彈簧座 | 套 | 1 |
手輪 | 件 | 1 |
滑動軸承座 | 套 | 2 |
調節螺桿 | 件 | 1 |
彈簧螺桿 | 套 | 1 |
搖床頭配件目錄
配件名稱 | 單位 | 數量 |
搖床頭 | 套 | 1 |
電機墊座 | 件 | 2 |
箱蓋 | 件 | 1 |
