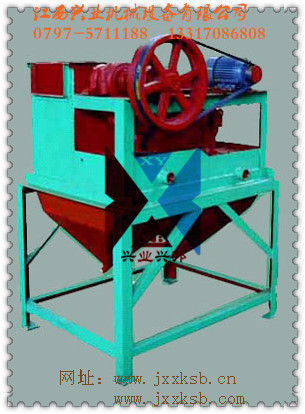

產品名稱：隔膜式跳汰機
產 品 概 況：
雙斗隔膜跳汰機分為左式機和右式跳汰面兩種型式。 本跳汰機是固定篩子。適用于選別金屬礦石，例如含鎢、含金的砂礦，精選錫礦等，既可用于選細粒物料，也可用于選粗的物料，最大給礦粒度為6-8mm，但在選別砂礦的個別情況下，最大粒度為12mm。

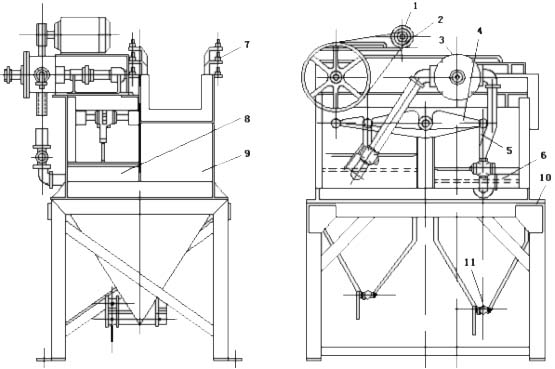

產 品 結 構 及 材 質：
1-電動機； 2-傳動部分； 3-分水器； 4-搖臂； 5-連桿； 6-膠隔膜；
7-跳汰室；8-隔膜室； 9-跳汰室； 10-機架； 11-排礦活栓
LTS300×450雙斗隔膜跳汰機結構由：機身、傳動裝置、分水器、隔膜和活栓等主要部分組成，機體有兩個大小的跳機斗，每個隔膜斗用不到底的隔板將其分成跳汰區和隔膜區兩部分。跳汰過程是靠橡膠隔膜作上下往復運動所造成介質(水)的鼓動來進行。電動機通過三角皮帶帶動大皮輪轉動，使偏心軸上的連桿上下運動，與此連桿連接的搖臂也上下運動，搖臂上另有二連桿連接橡膠隔膜、從而使隔膜獲得上下往復運動，進行跳汰。
根據被處理礦石的粒度，可以變更連桿的沖次和選取不同的沖程，以便獲得最好的跳汰的效果。變更沖次的方法是更換小皮帶輪，可有兩種沖次：322次/分鐘；420次/分鐘。選取沖程方法為松開緊定螺釘和螺帽、拉出定位銷、轉動偏心調整套與偏心軸之間的相對位置，可有11種不同的沖程(0—25.3mm).
由于工作篩的上面加了一個篩子，故跳汰機可用于處理粒度不均勻的物料。(注：此篩根據訂貨要求可不供給)入選原礦被送入跳汰室后，由于隔膜的鼓動作用，礦粒在介質中被按比重分層；細而重的礦粒通過人工床顆粒的間隙和篩孔，沉集在跳汰斗的儲礦中、上層粗而輕的礦粒(礦物)被介質流沖向篩子末端的排礦，由于后跳汰室比前跳汰室的位置低50mm，故輕礦粒經過前室尾板溢出而進入后室，再次受到跳汰。根據需要可調節尾板位置的高低，以控制排礦量的大小。
儲放斗中的精礦定期由排礦管排出。
產 品 應 用 范 圍：
用于選別金、錫、鎢、鈦、赤鐵、鐵礦、煤等礦物，特別是在錳礦選礦領域中得到了廣泛應用。
產 品 規 格 及 技 術 參 數：
名稱規格 | 室數 | 篩室 面積 (米2) | 給礦 粒度 (毫米) | 生產能力 (噸/時) | 沖程 (毫米) | 沖次 (次/分) | 補加 水量 (噸時) | 水壓 (公斤 /厘米2) | 電動機 | 重量 | |
型號 | 功率 KW | ||||||||||
100×150 隔膜跳汰機 | 1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
300×450 雙室隔膜跳汰機 | 2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
1000×1000下動型圓錐跳汰機 | 2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
370×360下動式圓錐隔膜跳汰機 | 2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
工革梯形側動 隔膜式跳汰機 | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
670×920 跳汰機 | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | - | - | - | - | - |
使用注意事項：
1、啟動前應檢查各部件的螺釘是否擰緊，活栓、斗體不能漏水。
2、各壓注油咀處要注意經常加注潤滑油脂。
3、先經空車運轉正常后，才允許負荷運轉。
4、橡膠隔膜處和三角皮帶不許有油物沾污。
